各种名词解读

关于光纤接口类别

双lc（双就是两根的意思），sc

**光纤跳线：**就是同一根线两端有不同的光纤接口

单模单纤与单模双纤

• 单纤光纤收发器：接收发送的数据在一根光纤上传输。顾名思义，单纤设备可以节省一半的光纤，即在一根光纤上实现数据的接收和发送，在光纤资源紧张的地方十分适用。
• 双纤收发器：就是采用了两根芯，一根发送一根接收，一端是发的另一端就必须插在收的口，就是两端要交叉。
• 单多模：多模光纤可以传输若干个模式，而单模光纤对给定的工作波长只能传输一个模式。

关于端口分类

RJ45端口 VS SFP端口

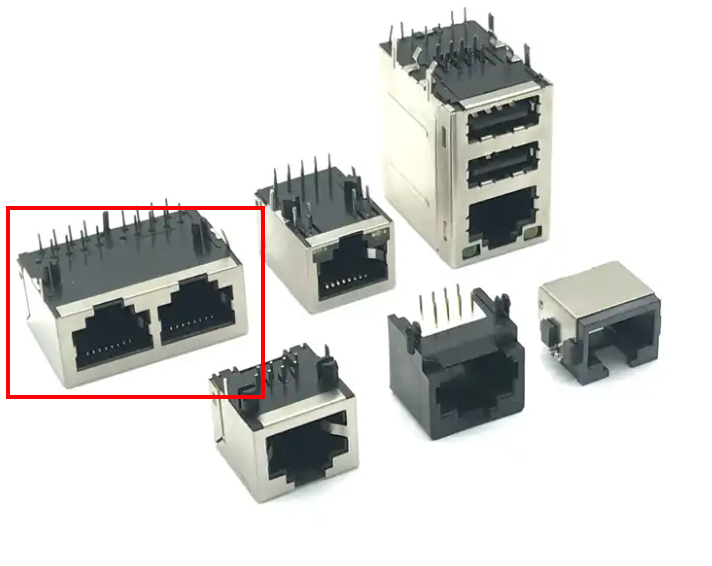

• RJ45端口（实际上就是常用的家庭网线接口）：RJ45端口是一种内置端口，只需要使用一根超五类或六类网线就可以连接两个RJ45端口的千兆以太网交换机。

• SFP端口：通过插入相应的 SFP 模块（光纤 SFP 或铜缆 SFP）使千兆交换机能够允许光纤或铜缆链路。

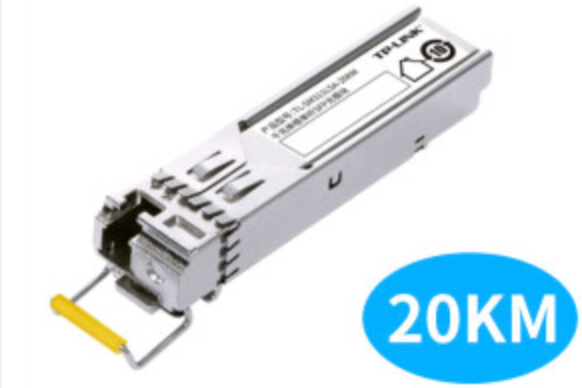

  • SFP口使用都需要光模块，一般来说，可以转成RJ45接口或者lc口。如图就是RJ45的

之所以不全部用RJ45端口，主要是该网线的传输质量不行，一般传输距离都较小。

交换机参数解读

例如

• 万兆SFP+端口

  • 万兆意思是传输速度万兆的意思。
  • SFP端口

• Console口：用来直接接入管理员的端口，可以直接通过该端口使用命令行

PoE交换机

POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

也就是一根RJ45网线，能够给设备供电

几层交换机

二层交换机

二层交换技术发展比较成熟，属数据链路层设备（第二层），可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。

三层交换机

三层交换机就是具有部分路由功能的交换机，即二层交换技术+三层转发技术（网络层）。三层交换机最重要的用途是加快大型局域网内部的数据交换，所具有的路由功能也是为该目的服务，能够做到一次路由，多次转发。

功能：二层交换机基于MAC地址访问，只做数据的转发，并且不能配置IP地址；而三层交换机将二层交换技术和三层转发功能结合在一起，可配置不同vlan的IP地址；
